Гибкий мультиплексор СПМ-14ЛТ

Аппаратура первичного мультиплексора СПМ-14ЛТ представляет собой многофункциональную платформу с возможностью гибкого конфигурирования и встроенной функцией сетевого мониторинга.

Аппаратура обеспечивает:

организацию каналов ТЧ
организацию межстанционных соединительных линий в местном и междугородном шнуре для всех типов АТС с сигналами управления и взаимодействия, соответствующих требованиям «Руководящих документов по общегосударственной сети телефонной связи (ОГСТфС)»
организацию цифровых синхронных и асинхронных интерфейсов с различной скоростью передачи, кратной 64 кбит/с
использование в качестве каналообразующего оборудования для мультиплексоров высших порядков PDH и SDH
организацию первичных линейных трактов на волоконно-оптических и металлических кабелях
уплотнение абонентских линий
формирование системы удаленного мониторинга и телеконтроля, контроль и управление блоком с помощью персонального компьютера через интерфейсы RS-232 и Ethernet 10 BASE-TX, диагностику и компьютерный мониторинг каналов
защиту линейных и канальных окончаний от опасных и мешающих влияний грозовых разрядов, ЛЭП, ЭЛЖД

tabs

Характеристики

Стык синхронизации
Стык управления и мониторинга	RS-232, Ethernet 10BASE-TX
Мониторинг состояния оборудования	локальный — индикация, ЖКИ, сетевой — при подключении ПК
Сервисная программа	КПО РМО-1 «Telecontrolshell»
Структура группового цифрового потока Е1	G.704, G.706 МСЭ-Т
Интерфейс	G.703 ITU-T
Код	RZ
Допустимое затухание сигнала на частоте 2 048 кГц	0...6 дБ
Относительная нестабильность	±30 ppm
Станционный стык Е1
Интерфейс	G.703/6 МСЭ-Т
Код	AMI/HDB-3
Допустимое затухание сигнала на частоте 1 024 кГц	0...12 дБ
Станционный стык Ethernet	Стандарт IEEE 802.3, IEEE 802.1q (VLAN)
Тип стыка	Ethernet 10/100BASE-TX
Информационная скорость	до 2 мбит/с
Ёмкость таблицы МАС-адресов	1 000
Буфер Ethernet-пакетов	256 кадров
Количество портов	1
Линейный тракт AMI/HDB-3
Среда передачи	две пары симметричного кабеля
Интерфейс	G.703, G.704 ITU-T
Код	AMI /HDB-3
Допустимое затухание сигнала на частоте 1024 кГц	0...43 дБ
Ток ДП	50±3 мА
Напряжение ДП	не более 240 В
Телеконтроль НРП	Реверс ДП
Линейный тpaкт G.SHDSL
Среда передачи	одна/две пары симметричного кабеля
Скорость передачи информации по каждой паре кабеля	одна пара — 192...2 304 кбит/с; две пары — 192...5 696 кбит/с
Код	2B1Q, TC-PAM-8/16/32
Допустимое затухание сигнала на частоте 350 кГц	0...36 дБ
Оптический линейный тракт
Среда передачи	оптический одномодовый кабель
Код	CMI
Длинна волны	1 310 нм
Мощность оптического сигнала на выходе	от −3(±2) дБм
Мощность оптического сигнала на входе	−6...−40 дБм
Тип аналоговых окончаний	2/3/4/7 — проводные
Режим с четырёхпроводным окончанием канала ТЧ с измерительными уровнями (приём/передача)	−13; −3,5; +4/−13; −3,5; +4 дБм
Режим с двухпроводным окончанием канала ТЧ с измерительными уровнями (приём/передача)	0/−2; −3,5; −7 дБм
Режим с трёх/четырёхпроводным окончанием канала ТЧ с измерительными уровнями (приём/передача)	0/−3,5; −7 дБм
Режим с семипроводным окончанием канала ТЧ с измерительными уровнями (приём/передача)	−13, −3,5; +4/−13; −3,5, +4 дБм
Тип цифровых окончаний	RS-232, RS-485, V.35.G.703.1, Ethernet 10BASE-TX
Напряжение первичного источника питания	−72...−36 В
Наработка изделия на отказ	не иенее 40 000 часов

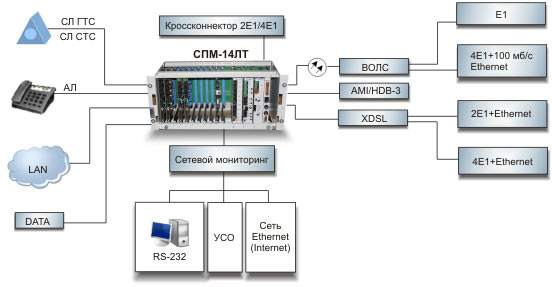

Схема применения

Схема применения гибкого мультиплексора СПМ-14ЛТ

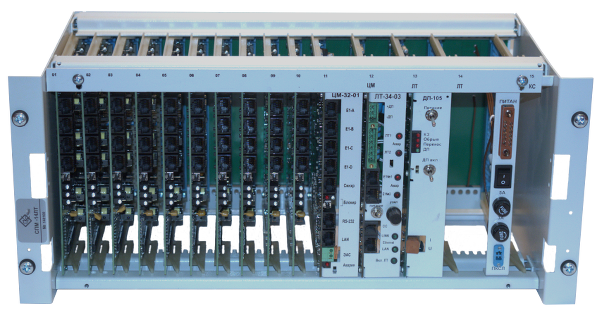

Конструктивные особенности

Аппаратура может использоваться в качестве:

оконечного мультиплексора
мультиплексора ввода/вывода каналов
кроссконектора
коммутатора до шестидесяти каналов конференцсвязи
оборудования линейного тракта

Аппаратура эксплуатируется в стойках/шкафах стандарта «19 дюймов» или стойках СКУ, и предназначена для непрерывной круглосуточной работы в отапливаемых помещениях.

Функциональные особенности

Блок СПМ-14ЛТ: Блок конструкции 19″. Используется для установки в различных сочетаниях плат входящих в состав аппаратуры. Обеспечивает подведение и распределение цепей первичного питания.
Плата ЦМ-31: Плата, обеспечивающая распределение каналов 64 кбит/с между одним потоком Е1 и платами канальных окончаний, преобразование первичного напряжения, для питания плат аналоговых окончаний.
Плата ЦМ-31-01: Плата с функциями аналогичными плате ЦМ-31. Дополнительно обеспечивает установку платы ЦУ 10 для включения аппаратуры в систему удаленного мониторинга и телеконтроля.
Плата ЦМ-32: Плата, обеспечивающая распределение каналов 64 кбит/с между двумя потоками Е1 и платами канальных окончаний, работающих по основной или резервной шинам данных блока СПМ-14ЛТ, преобразование первичного напряжения, для питания плат аналоговых окончаний и установку платы ЦУ-10.
Плата ЦМ-32-01: Плата, обеспечивающая распределение каналов 64 кбит/с между четырьмя потоками Е1 и платами канальных окончаний, работающих по основной или резервной шинам данных блока СПМ-14ЛТ, преобразование первичного напряжения, для питания плат аналоговых окончаний и установку платы ЦУ-10.
Плата СМ-32: Плата обеспечивает транзит двух станционных сигналов 2 048 кбит/с и осуществляет при помощи установленной платы ЦУ-10 включение СПМ-14ЛТ в систему уделенного мониторинга и телеконтроля.
Плата СМ-32-01: Плата обеспечивает транзит четырех станционных сигналов 2 048 кбит/с и осуществляет при помощи установленной платы ЦУ-10 включение СПМ-14ЛТ в систему уделенного мониторинга и телеконтроля.
Плата ЦК-30: Предназначена для организации взаимодействия цифровых систем передачи ИКМ-15 с системами ИКМ-30 с возможностью доступа к основным цифровым каналам 64 кбит/с, а также обеспечивает объединение на передаче и разъединение на приеме двух цифровых сигналов электросвязи со скоростью 1 024 кбит/с аппаратуры ИКМ-15 в два цифровых сигнала электросвязи со скоростью 2 048 кбит/с аппаратуры ИКМ-30.
Плата ЛТ-34-02: Предназначена для организации линейного тракта по одной паре кабеля типа Т, ТП, КСПП, ЗКП и МКС по стандарту G.SHDSL с линейным кодом 2B1Q/TC-PAM-8/16/32.Скорость передачи — 192...2 304 кбит/с. Имеет стык Ethernet 10/100 BASE-TX (VLAN) и возможность организации дистанционного питания регенераторов ТС-РАМ.
Плата ЛТ-34-03: Предназначена для организации линейного тракта 1хЕ1 + Ethernet/2xE1 + Ethernet по двум парам кабеля типа Т, ТП, КСПП, ЗКП и МКС по стандарту G.SHDSL с линейным кодом 2B1Q/TC-PAM-8/16/32. Скорость передачи —192...2 304 кбит/с по каждой паре кабеля. Имеет стык Ethernet 10/100 BASE-TX (VLAN) и возможность организации дистанционного питания регенераторов ТС-РАМ.
Плата ЛТ-104: Предназначена для организации линейного тракта 2xE1 + Ethernet по одной или двум парам симметричного кабеля типа Т, ТП, КСПП, ЗКП и МКС по технологии G.SHDSL согласно рекомендации G.991.2bis (2004) с линейным кодированием ТС-РАМ-8/16/32 и скоростью передачи до 11 392 кбит/с по одной или двум парам. Плата имеет два стыка для потоков Е1 и 2 стыка Ethernet 10/100 (VLAN) и возможностью организации дистанционного питания совместно с платой ДП-105. Плата ЛТ-104 является вариантом исполнения оборудования МС-104 bis.
Плата ЛТ-104.bis2: Предназначена для организации линейного тракта 4xE1 + Ethernet по одной или двум парам симметричного кабеля типа Т, ТП, КСПП, ЗКП и МКС по технологии G.SHDSL согласно рекомендации G.991.2bis (2004) с линейным кодированием ТС-РАМ-8/16/32/64/128 и скоростью передачи до 22 656 кбит/с по одной или двум парам. Плата имеет 4 стыка для потоков Е1 и 2 стыка Ethernet 10/100 (VLAN) и возможностью организации дистанционного питания совместно с платой ДП-105. Плата ЛТ-104.bis2 является вариантом исполнения оборудования МС-104 bis 2.
Плата ЛТ-33: Плата предназначена для организации линейного оптического тракта Е1 по волоконно-оптическому кабелю (максимальное количество в блоке — 7 шт.).
Плата ЛТ-3ЗМ: Плата предназначена для асинхронного объединения до 4 потоков Е1 и организации волоконно-оптического линейного тракта совместно с прозрачным каналом Ethernet имеющим скорость передачи 100 мбит/с. Суммарная скорость передачи в оптоволокне до 155 мбит/с.
Плата ЛТ-133-GE: Плата предназначена для асинхронного объединения до 4 потоков Е1 и организации волоконно-оптического линейного тракта совместно с прозрачным каналом Ethernet имеющим скорость передачи 1 000 мбит/с. Суммарная скорость передачи в оптоволокне до 1 310 мбит/с. интерфейс Ethernet 1000Base-T (1000 Base-T Gigabit Ethernet) соответствует стандарту IEEE Std 802.3ab и IEEE 802.1q. Плата ЛТ-133-GE является вариантом исполнения оборудования SKS-16E1-GE-M4.
Плата ДП-114, ДП-105: Платы предназначены для питания линейных регенераторов.
Плата ЕM-302: Плата обеспечивает организацию моста между ЛВС по каналу переноса данных со скоростью Nх64 кбит/с (где N может принимать значения от 1 до 30) по интерфейсу ETHERNET 10/100 BASE-TX (VLAN). Для работы плата может быть установлена на основную или резервную шину данных блока СПМ-14ЛТ. Плата содержит четыре стыка Ethernet 10/100Base-TХ.
ОК-341: Плата предназначена для согласования комплектов РСЛ АТСК-50/200, АТСК-100/2000 с оборудованием СПМ-14ЛТ при организации межстанционных соединительных линий по двум сигнальным каналам с организацией автоматического или постоянного четырехпроводного транзита на узлах. Сигнализация с цифровой АТС — 2ВСК без преобразования (прозрачный режим). Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата ПА-341: Плата предназначена для организации абонентской линии связи и обеспечивает подключение трех двухпроводных телефонных аппаратов с импульсным или частотным набором номера к блоку СПМ-14ЛТ. В плате предусмотрена встроенная двухступенчатая защита в соответствии с рекомендациями К20 и К21 МСЭ-Т.
Плата ПА-342: Плата предназначена для организации абонентской линии связи и обеспечивает подключение трех двухпроводных абонентских комплектов АТС, включая АТС «Квант» при напряжении на шлейфе 5В, к блоку СПМ-14ЛТ.
Плата ОД-311: Плата обеспечивает передачу данных одного канала через блок СПМ-14ЛТ между устройствами потребителя с интерфейсами V.35 в синхронном режиме со скоростью Nx64 кбит/с (где N кратно 3 и может принимать значения от 3 до 30). Для работы плата может быть установлена на основную или резервную шину данных блока СПМ-14ЛТ.
Плата ОД-311-01: Плата обеспечивает передачу данных через блок СПМ-14ЛТ между устройствами потребителя с интерфейсами V.35 в синхронном режиме со скоростью 64 кбит/с. Для работы плата может быть установлена на основную или резервную шину данных блока СПМ-14ЛТ. Плата содержит устройства, обеспечивающие работу трёх каналов передачи данных.
Плата ОД-221: Плата обеспечивает передачу данных через блок СПМ-14ЛТ между устройствами потребителя с интерфейсами V.24/V.28 (RS-232) и V.24/V.11 (RS-485) в асинхронном режиме со скоростью до 57 600 бит/с и в синхронном режиме со скоростью до 64 кбит/с. Плата содержит устройства, обеспечивающие работу трёх каналов передачи данных.
Плата СИ-334: Предназначена для согласования исходящих приборов местного и междугородного шнуров АТСК, АТСКЭ и АТС ДШ с СПМ-14ЛТ. Обеспечивает трёх/четырёхпроводную исходящую связь аналоговой АТС с батарейной сигнализацией на соединительных, заказно-соединительных линиях и соединительных линиях междугородной связи (без организации автоматического четырёхпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.18 и 7.19 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата СИ-335: Предназначена для согласования исходящих приборов местного и междугородного шнуров АТСК, АТСКЭ и АТС ДШ с СПМ-14ЛТ. Обеспечивает трёх/семипроводную исходящую связь аналоговой АТС с батарейной сигнализацией на соединительных, заказно-соединительных линиях и соединительных линиях междугородной связи (с организацией автоматического четырёхпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.18 и 7.19 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата СВ-333: Предназначена для согласования входящих приборов местного шнура АТСК, АТСКЭ и АТС ДШ с СПМ-14ЛТ. Обеспечивает трёх/четырёхпроводную входящую связь аналоговой АТС с батарейной сигнализацией на соединительных и заказно-соединительных линиях (без организации автоматического четырехпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.18 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата СВ-334: Предназначена для согласования входящих приборов междугородного шнура АТСК, АТСКЭ и АТС ДШ СПМ-14ЛТ. Обеспечивает трёх/четырёхпроводную входящую связь аналоговой АТС с батарейной сигнализацией на соединительных линиях междугородней связи (без организации автоматического четырёхпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.19 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата СВ-335: Предназначена для согласования входящих приборов местного шнура АТСК, АТСКЭ и АТС ДШ с СПМ-14ЛТ. Обеспечивает трёх/семипроводную входящую связь аналоговой АТС с батарейной сигнализацией на соединительных и заказно-соединительных линиях (с организацией автоматического четырёхпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.18 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
Плата СВ-336: Предназначена для согласования входящих приборов междугородного шнура АТСК, АТСКЭ и АТС ДШ с СПМ-14ЛТ. Обеспечивает трёх/семипроводную входящую связь аналоговой АТС с батарейной сигнализацией на соединительных линиях междугородней связи (с организацией автоматического четырёхпроводного транзита на узлах). Сигнализация с цифровой АТС — 2ВСК по таблицам 7.19 ОГСТфС. Плата содержит устройства, обеспечивающие работу трёх соединительных линий.
